剪叉式升降機結構原理

剪叉式升降機是一種常見的工業設備，用于將貨物或人員從一層運送到另一層。其結構原理復雜而精細，本文將從機械結構原理、曳引系統組成、吊籠及對重裝置、導向與安全系統、電氣控制系統、液壓油缸原理、穩定性保障措施以及安全保護裝置等方面進行詳細闡述。

1. 機械結構原理

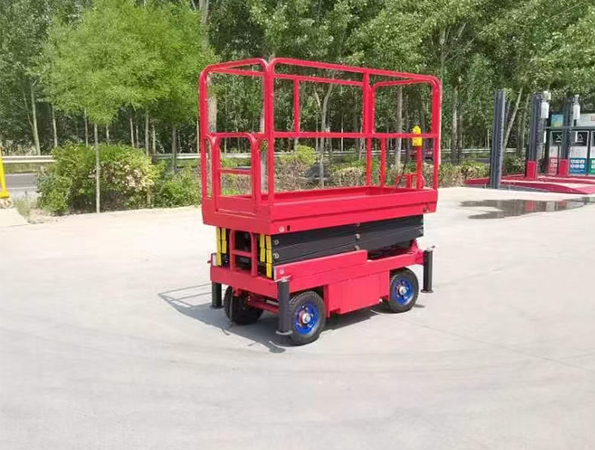

剪叉式升降機的機械結構原理基于剪刀式支承架的展開與折疊來完成貨物平臺的升降。當液壓油缸伸縮時，推動剪刀支承架展開或折疊，從而實現平臺的升降。這種結構使升降臺起升后具有較高的穩定性，寬大的作業平臺和較高的承載能力，適合多人同時作業，提高了高空作業效率。

2. 曳引系統組成

曳引系統是剪叉式升降機的核心部件之一，由曳引機、導向輪、曳引鋼絲繩和曳引繩頭等組成。曳引機是驅動升降機吊籠和對重裝置作上、下運動的動力裝置。導向系統由導軌架、導軌和導靴等組成，確保吊籠和對重裝置在預定位置做上下垂直運動。

3. 吊籠及對重裝置

吊籠是剪叉式升降機用于裝載貨物或人員的部件，由吊籠架和圍壁組成。吊籠架由上梁、立柱和下梁組成，其外形尺寸可調，以適應不同井道。對重裝置是鋼絲繩曳引式升降機賴以正常運行必不可少的部件，通過曳引繩經曳引輪與吊籠連接，平衡吊籠重量。

4. 導向與安全系統

導向系統確保升降機的吊籠和對重裝置在預定位置做上下垂直運動。安全系統包括機械安全保護系統和電氣安全保護系統。機械安全保護系統包括制動器、層門、吊籠門、頂安全柵欄、頂安全窗、限速器、安全鉗和緩沖器等。電氣安全保護系統則包括漏電保護、短路保護和過載保護等裝置。

5. 電氣控制系統

電氣控制系統是剪叉式升降機的關鍵部件之一，主要由控制柜、操縱箱和安裝在有關電氣部件上的電器元件及電線電纜組成。該系統使用微機控制，使升降機控制系統體積減小，節省能源，可靠性提高。微機作為主要控制部件，具有傳輸快捷和切換方便的特點。

6. 液壓油缸原理

液壓油缸是剪叉式升降機的動力部件，其原理是當液壓油經泵壓送至液壓缸中時，液壓缸內的活塞會向上移動，帶動剪刀臂上升；當液壓油回流時，活塞則會向下移動，帶動剪刀臂下降。通過這樣的上升和下降循環，剪叉式升降機就能夠?qū)崿F(xiàn)物料或人員的升降。

7. 穩定性保障措施

剪叉式升降機的穩定性保障措施包括：設備應設置在平整、堅實的場地上，并采取相應的安全防護措施；操作人員應密切關注設備的運行情況，發現異常情況應及時停機檢查；設備應定期進行保養和檢修，確保設備的正常運轉和延長設備的使用壽命；操作人員應配備必要的安全防護用品，如手套、安全鞋等。

8. 安全保護裝置

剪叉式升降機的安全保護裝置包括超載保護裝置、防墜安全裝置、行程限位裝置、電氣安全保護裝置和傾斜報警裝置等。超載保護裝置通過安裝在升降機結構上的傳感器來檢測升降機的承載重量，當超載情況發生時，超載保護裝置會立即發出警報并阻止升降機繼續上升或下降。防墜安全裝置能有效防止升降機在升降過程中發生墜落事故。行程限位裝置限制升降機的升降行程，防止升降機超出設計的升降范圍。電氣安全保護裝置包括漏電保護、短路保護和過載保護等裝置。傾斜報警裝置則通過安裝在升降機底盤或升降機構上的傾斜傳感器來監測升降機的傾斜角度，當傾斜角度超過設定的安全范圍時，傾斜報警裝置會發出聲光報警信號。

綜上所述，剪叉式升降機的結構原理復雜而精細，需要操作人員對其各部件的工作原理和特性有深入的了解，以確保升降機的安全、穩定運行。
